变电站电器设备交流耐压谐振装置主要针对220KV及以下变电站一次电气设备交流耐压试验设计制造。可按规程要求满足变压器、GIS系统、SF6开关、电缆、套管等容性设备交流耐压试验。既可满足高电压、小电流的设备试验条件要求，又可满足低电压、大电流的设备试验条件要求，具有较宽的适用范围，是地、市、县级高压试验部门及电力承装、修试工程单位理想的耐压设备。

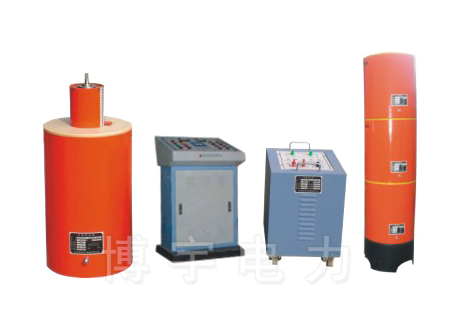

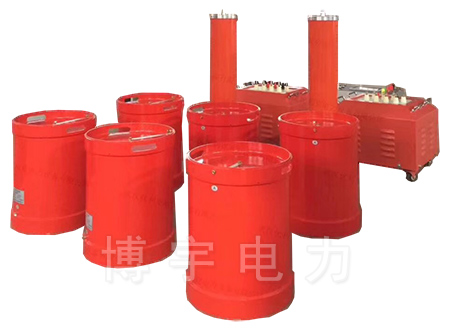

变电站电器设备交流耐压谐振装置主要由变频控制电源、激励变压器、电抗器、电容分压器组成。其中变频控制电源采用进口专用的SPWM数字式波形发生芯片，频率分辨率为16位，在20～300Hz时频率细度可达0.1Hz，同时采用了正交非同步固定式载波调制方式，确保在整个频率区间内输出波形良好；功率部分采用了先进的IPM模块，确保仪器稳定和安全。

串联谐振、串联谐振变压器、变频谐振、变频串联谐振、串联谐振试验设备、串联谐振原理、串联谐振应用、调频谐振试验装置、谐振耐压装置、调频谐振

1、同电压等级、同容量的电抗器其体积较小、重量较轻；在额定负载时温升小；采用干式环氧浇注，机械强度高，电气绝缘性能好，美观可靠。

2、变频控制源容量裕度大；保护功能强；输出波形好；稳定性好；具备多种工作模式，操作方便；采用220V或380V单相电源，方便现场取电。

3、配置灵活。可选配不同类型电抗器，满足不同试品要求，实现一机多用，性价比高。

◆ 额定输出电压：0～500KV（AC有效值）及其以下

◆ 输出频率：20～300Hz

◆ 谐振电压波形：纯正弦波,波形畸变率＜1.0%

◆ 试验容量：1000KVA及其以下

◆ 工作制：满功率输出下,一次连续工作时间15min

◆ 品质因数：30～90

◆ 频率调节灵敏度：0.1Hz,不稳定度＜0.05%

◆ 工作电源：380/220V±15%/50Hz±5%

◆ 系列产品配置及适用范围

注：可根据试品对象参数定制解决方案
