BY2010智能盐密度测试仪使用方法及保养维护
发布日期:2017-09-07 来源:博宇电力 阅读:1062

智能盐密度测试仪

一、依据标准

GB/T 4585-2004 / IEC 60507:1 991《交流系统用高压绝缘子的人工污秽试验》

GB/T 16434-1996《高压架空线路和发电厂、变电所环境污区分级及外绝缘选择标准》

GB 311.1—83 《高压输变电设备的绝缘配合》

GB/T 5582—93 《高压电力设备外绝缘污秽等级

二、术语解释

等值盐密度:指污秽液等效为相同电导氯化钠溶液的溶质密度,通常以kg/m3表示。

绝缘子的爬电比距: 绝缘子的总爬电距离L除以试验电压与√3的积;它通常以mm/kV来表示。

污秽层: 由盐和惰性材料组成的绝缘子表面上的导电电解层。

附盐密度(SDD): 沉积在绝缘子一给定表面(金属部分和胶合材料不计入此表面)上的盐量除以该表面的面积;它通常以mg/cm2表示。

三、仪器介绍

电导率测试仪,也称为直读式等值盐密度测试仪(盐密仪),专为测试绝缘子等值盐密度而设计。系统内置绝缘子等值盐密度计算公式,读数直观。使用中文菜单,操作简单。仪器自带微型打印机,方便数据保留和对比。大屏幕液晶显示,所有参数和结果一目了然。内置大容量锂电池,方便野外现场测试。

仪器遵照GB/T 16434-1996《高压架空线路和发电厂、变电所环境污区分级及外绝缘选择标准》的规定和要求,适用于高线架空线路、发电厂、变电所等场所的外绝缘设备盐密度测试。

四、性能指标

4.1 测量范围

盐 密:0.0001mg/cm2~9.9999mg/cm2(按X-4.5型绝缘子为准)

温 度:0℃~99℃

电导率:0.0001μs/cm~200000μs/cm

4.2 测量精度

盐 密:分辨率0.0001位,满量程精度优于±2%

温 度:分辨率0.1位,精度优于±0.5℃

电导率:分辨率为量程的1/1000,满量程精度优于±0.5%

注:在测试低浓度溶液时选用电极常数K值小的电极;在测试高浓度溶液时选用电极常数K值大的电极。详细选型参见随机附件部分。

4.3 显示输出方式

A.液晶显示测量结果。

B.通过打印机可直接输出测量数据。

C.通过数据线上传到电脑进行处理。

4.4 使用条件

环境温度:0℃ ~ 50℃

相对湿度:≤80%

电  源:内配可充电电池,也可用AC220V ±10%

体  积:315mm×280mm×140mm

重  量:约3KG

五、产品特点

1. 直读式,绝缘子表面盐密度直接显示,同时显示电导率,并自动判断污秽等级,不用计算也不要标准。

2. 采用进口标准铂电极,数据稳定可靠。

3. 测量范围大。盐密测量范围为0.0001μg/cm2~ 9.9999mg/cm2

4. 仪器自带微型打印机,方便现场准确、真实、有效地记录结果。

5. 仪器内置大容量充电电池,并带有电量显示功能。欠压自动关机,方便野外使用。

6. 具有温度自动补偿功能。溶液电导值自动补偿为20℃时的取值,也可以补偿到我们需要的温度和无补偿测试。

7. 测量数据准确,盐密分辨率0.0001位。

8. 具有系统自动校验功能。开机自动校验,提高测量准确度。

9. 采用标准菜单操作。操作简单易学,方便使用。

10. 全量程自动切换。提高了测量各种低盐密度时的准确度。

11. 中文带背光液晶显示。大屏幕中文菜单。

12. 可以同时测量溶液的电导率、温度、等值盐密度等。

六、操作方法详解

仪器的主要功能是测试绝缘子等值盐密的值,为此需要用户根据实际情况设定绝缘子表面积、溶液体积等参数。仪器配备微型打印机,方便数据记录。仪器一次可以存储60组数据数据,并能查看和删除。

6.1 主菜单

主菜单
图1 主菜单界面

键盘
图2键盘

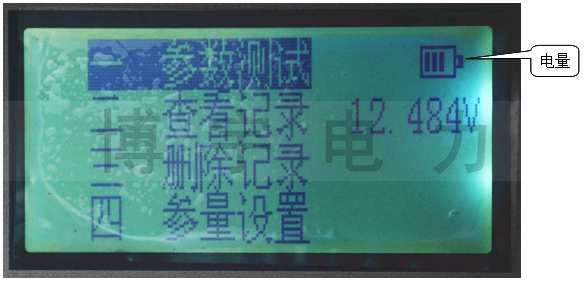

仪器开机后按“确认”键进入“参数测试”如图3。

参数设置界面
图3 参数设置界面

在图3界面长按“”键2秒进入参数设置,再按“”键和“”键改变参数,设置完成后按“确认”键保存并进入测试主界面(如图4)。本仪器只需一个界面就可以设置所有参数,且保存后可以直接调用(本公司已经按照中国常用的绝缘子参数设置了70种,用户可以直接调用)

绝缘子表面积设置

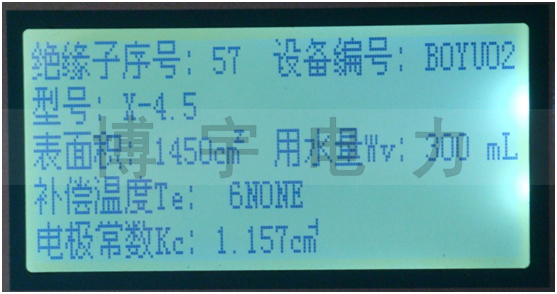

各种型号的绝缘子其表面积有所不同,使用时请输入测试仪绝缘子的表面积。绝缘子表面积具体取值参照附录A(常用绝缘子表面积及泄露距离一览表)。

溶液体积设置

溶液体积在实验时约等于去离子化蒸馏水的体积。用水量以能完全溶解绝缘子表面污秽物中的可溶性盐为宜,具体可参照表1(绝缘子表面积与盐密测试用水量的关系)。

溶液温度设置

相同溶液在不同温度时其电导率会有差异,为了保证结果的可参照性和可比性,仪器可以把实际温度下的电导率转化为20℃时的对应值,自动进行温度补偿。

溶液温度设置有三种模式:

① 为温度自动“AUTO”补偿模式;

② 不使用温度补偿模式,“NONE”模式;

③ 用户自设定模式,0-49.9℃。

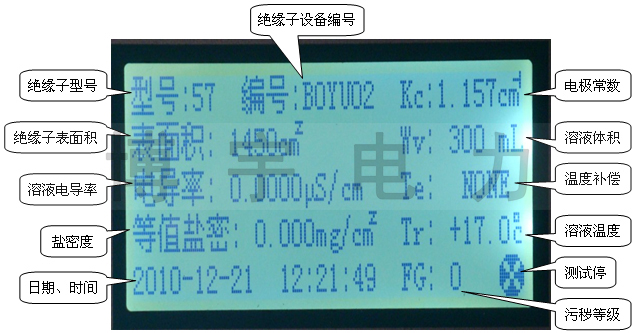

进入图4界面后,再按确认键就开始测试,开始测试时显示屏上的“测试停”标志会闪烁,测试好后按确认测试停,然后长按键2秒自动保存,长按键2秒自动打印当前记录。(注意:用电池工作时尽量不要打印,为了节约电量)。

测试界面
图4 测试界面

如果测试完成后需要调用以前的记录,可以直接按返回键返回到主菜单。

6.2 查看记录

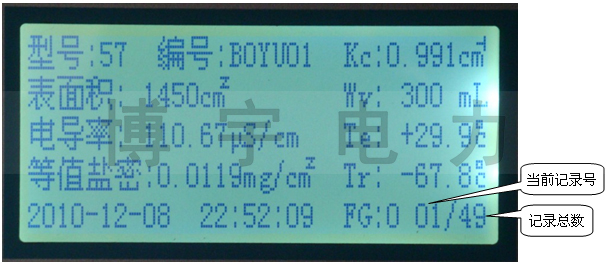

进入进入主菜单选择查看记录(图5),然后用键和键依次查看,长按键2秒自动删除当前记录,长按键2秒自动打印当前记录。按返回键返回到主菜单。

查看记录界面
图5 查看记录界面

6.3 删除记录

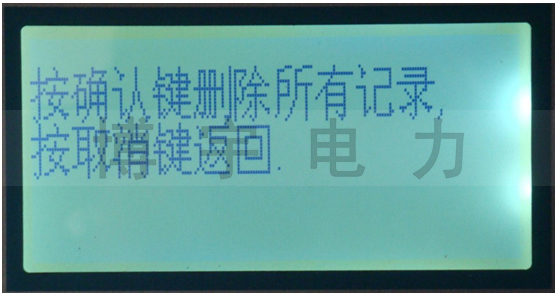

进入图一主菜单后,按上下键选择删除记录菜单按确认进入图6界面。该界面是删除全部记录的操作,为了防止误删,我们多设计了一个提醒,就是只有长按键2秒后屏幕上的“确认”被选中后才可以按确认键确认删除。其他只需按屏幕提示操作即可。(提示:取消键也就是返回键)。按返回键可以到主菜单。

删除所有记录界面
图6 删除所有记录界面

6.4 参量设置

参量设置界面
图7 参量设置界面

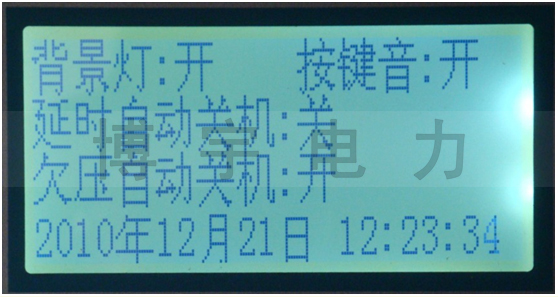

进入参量设置界面后,长按右键2秒后屏幕上会出现反显字符,然后通过单击上下键可以改变参数,通过单击左右键,移动光标。设置完成后按返回退出设置界面。

七、现场测试方法及步骤

7.1 选取绝缘子

带电绝缘子串应取上数第二片、中间一片、下数第二片三片绝缘子;非带电绝缘子串应取任意位置的三片绝缘子。

7.2 配置溶剂

建议选用去离子水,即蒸馏水,或者用纯净水,要求其电导率小于10μS/cm。

取水量过少时,会造成污秽中的可溶性盐份未能全部溶解。建议取水量参照下面2种方法之一。

方法一:对单片普通型悬式绝缘子,建议用水量按300ml取。当被测绝缘子(包括悬式绝缘子及支柱绝缘子的单元裙段)的表面积与普通型悬式绝缘子不同时,可根据面积大小按比例适当增减用水量,具体用水量如下表:

绝缘子表面积与盐密测量用水量的关系
面积cm2

≤1500

>1500~2000

>2000~2500

>2500~3000

用水量,ml

300

400

500

600

方法二:按每平方厘米表面积用水0.2ml计算总用水量。

7.3 擦拭表面污秽

建议使用洁净滤纸、棉球或纱布等对绝缘子表面进行擦拭。

以纱布和蒸馏水为例,擦拭步骤如下:

① 取两种纱布侵入上述7.2中配置好的蒸馏水中,再用洁净镊子把水挤干后取出。

② 使用第一片湿纱布擦拭绝缘子,直至绝缘子表面基本洁净。

③ 使用第二片湿纱布擦拭绝缘子,直至绝缘子表面完全洁净。

注意:湿纱巾取出时以不滴水为宜,保证在擦拭时溶液不流失,否则测试结果会有偏差。

7.4 溶解

将上述沾有绝缘子污秽的取样巾放入准备好的去离子水中,充分搅拌,使污秽充分溶解在去离子水中,得到污秽溶液。

注:未溶解物质为非可溶性物质,其对测试结果没有影响。

7.5 测试

将电极插入溶液中,按操作方法操作,等待2分钟后再读数。本仪器内置绝缘子等值附盐密度的计算公式,且量程自动转换,可以直接读出盐密值。

注意事项

① 宜将电极长度的1/3以上插入溶液,过短将会影响温度测量。

② 测试时不宜让电极接触杯壁,以免影响电导值和温度值。

八、保养维护

8.1 仪器保护

a) 本仪器属于电子精密仪器,使用时请轻拿轻放。

b) 机箱为铝合金材料,接触腐蚀性物质,碰撞尖锐物体,都可能影响器外观。

c) 请勿将液体泼溅于仪器,可能导致仪器内部电路故障。

d) 请将仪器置于通风干燥处存放。

e) 请使用电压220V市电电源,定期给电池充电。

8.2 电极维护

a) 电极为仪器最精密的附件,请务必妥善保管。

b) 电极为易损且必备物件,建议购买仪器时配置多只电极,以留备用。

c) 仪器使用完后,将电极用试纸擦拭干净后存放。

d) 如发现镀铂黑电极失灵,可浸入10%硝酸或盐酸溶液中2分钟,然后用蒸馏水清洗。

8.3 电池维护

a) 仪器内置大容量充电电池,且具有智能充电管理功能,充满后自动停止充电。

b) 当仪器长期不使用时,保证电量在30%时存放为宜。

c) 在低温条件下使用时,电量会减少,属于正常现象。

d) 最好不要等电池电量使用尽后再充电。

e) 当电量不足时,请不要使用打印功能,否则可能加速电池老化。

8.4 打印机维护

a) 打印机开盖前请关断仪器电源。

b) 将新热敏打印纸卷热敏涂层面朝上放入打印机纸仓。

c) 合上前盖时要让纸从出纸口中伸出一段,让胶轴将纸卷充分压住。

d) 如果出现打印纸走偏现象,可以重新打开前盖,调整打印纸位置。
