什么是兆欧表
发布时间:2021-11-09 阅读次数:552

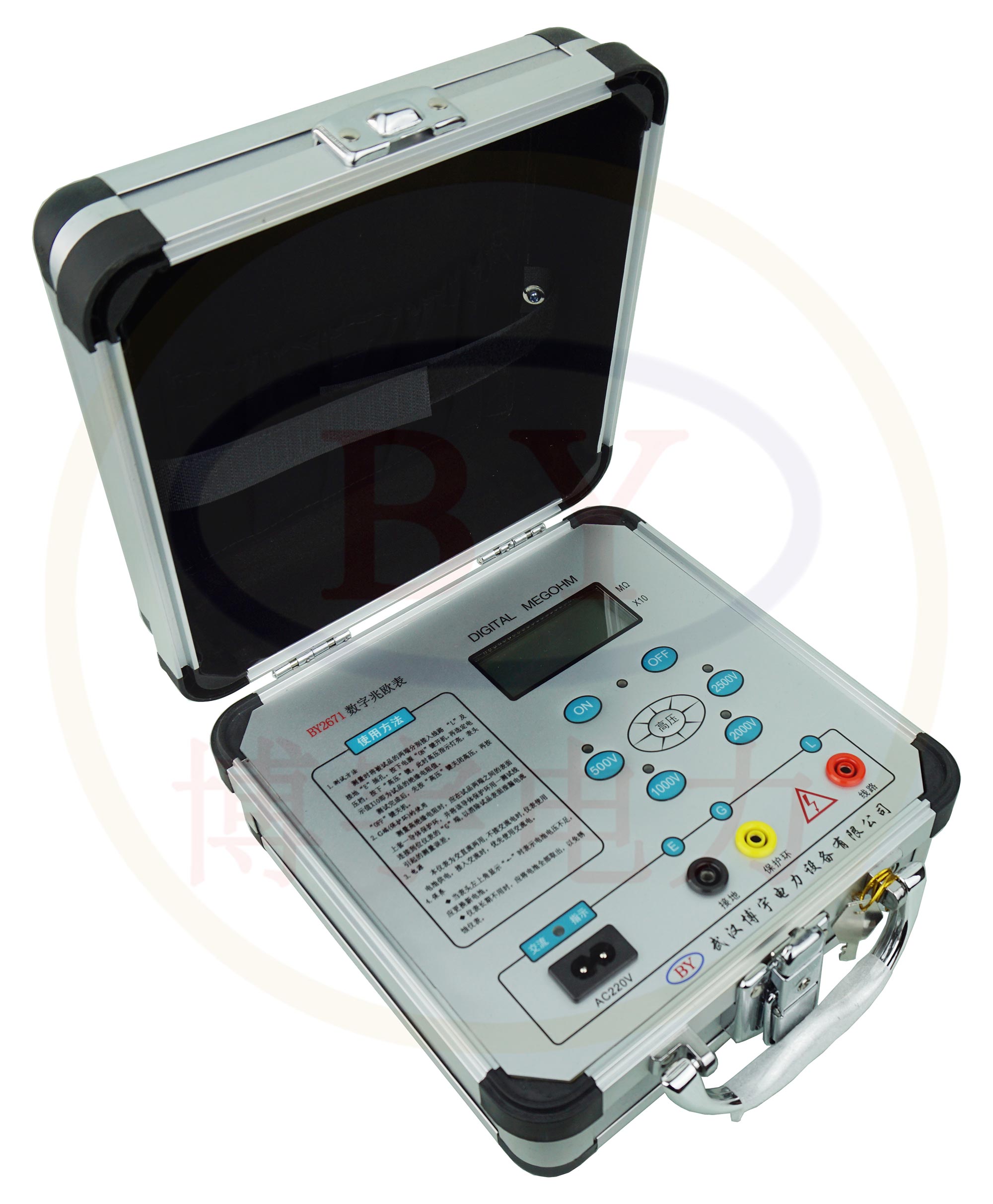

兆欧表

兆欧表是一种电气测试仪器,旨在通过产生300至15,000伏的DC(直流)电压来测试极高的电阻,兆欧表会产生高电压,低电流的直流电荷,从而可以测试在电动机绕组或电缆绝缘测试中通常遇到的电阻,兆欧表通过电池供电的内部电路或手动操作的发电机产生这种高压。

由于在这些应用中常见的极高电阻,使用常规欧姆表测试电气设备,机械或装置的绕组,接地或绝缘电阻可能无法准确实现,在这些情况下,电阻范围可能从几兆欧到几百万兆欧,并且要求的测试电压远远高于较小欧姆计所使用的测试电压 ,兆欧表使用300至15,000伏特的直流电压来准确测量这些非常高的电阻值,这些电压以非常低的额定电流提供,通常对兆欧表用户没有危险。

兆欧表有两种基本类型:一种是电池供电型,另一种是使用手摇曲柄或电动发电机,两种兆欧表型号都可以在具有几兆欧(1,000,000兆欧)电阻的设备和设备上进行精确的绝缘电阻测试,电池驱动的兆欧表采用专门的内部电路将电池低电压转换为较高测试电压,这些仪器通常比发电机版本更小,更轻,并且具有单键操作,单手操作以及多种操作电压选择的优势,电池用兆欧表的缺点是电池寿命短,并且通常只能产生最大5,000伏的电压。

发电机兆欧表依靠小型内部发电机来产生所需的高测试电压,这些发电机通常使用外部曲柄手柄手动操作,但可以安装内部电动机驱动器,这些仪器可产生300伏至15,000伏的电压,无需更换电池,使用这种仪器的一个不利特征是,该操作需要两只手,因此需要使用夹式引线或第二个人的帮助,它们通常也比较笨重,并提供单个测试电压。

测试电气设备时,应始终牢记这些仪器产生的高电压,测力计测试电压不应超过被测设备的工作电压,否则可能会造成不可挽回的损害,尽管以非常低的安培数提供测试电压,但在使用兆欧表工作时,也应始终保持小心以防止电击。
