兆欧表测量电容器和电缆绝缘电阻值方法和步骤

发布时间：2021-11-19 阅读次数：2652

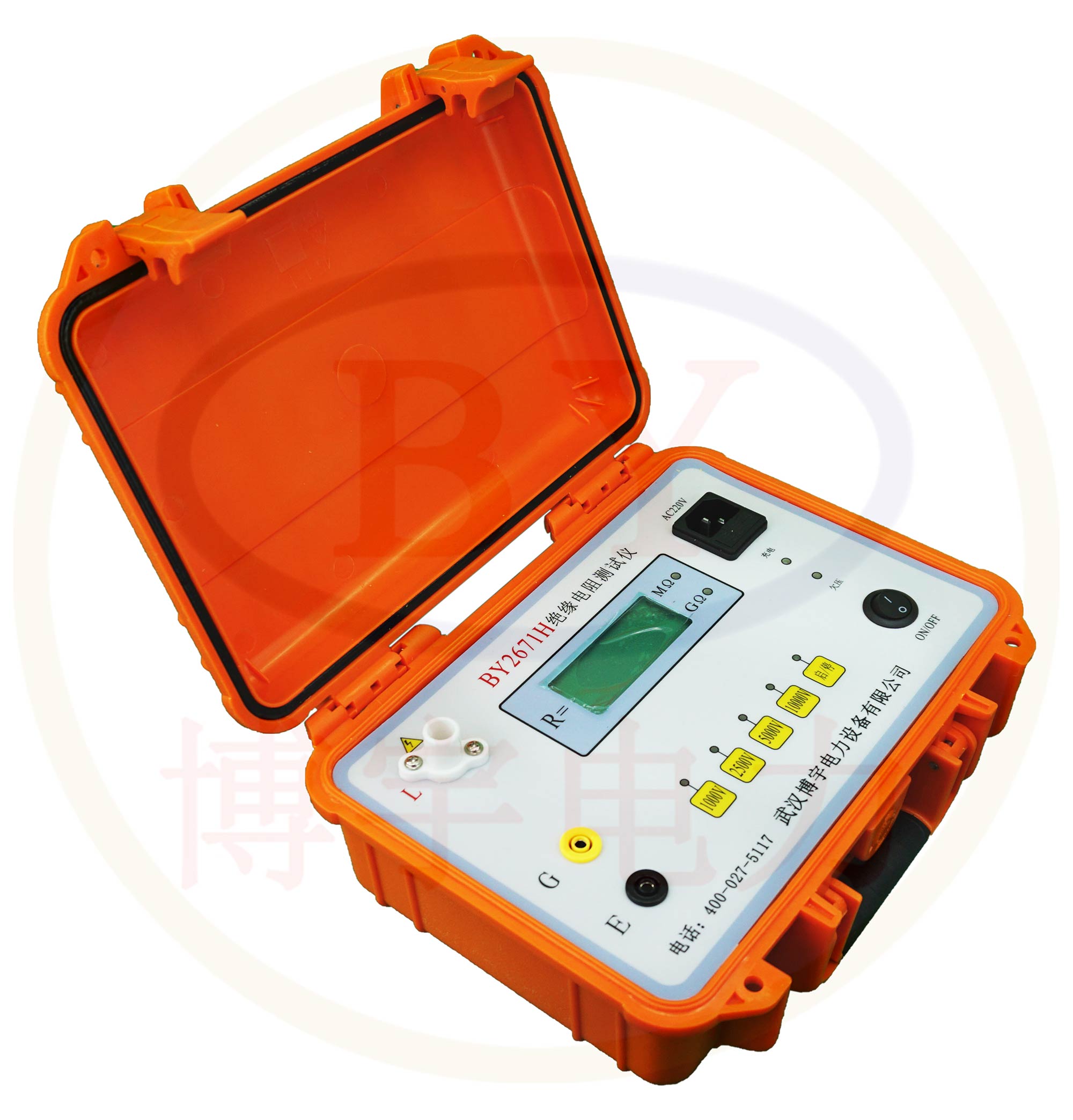

兆欧表

由于电缆芯线之间和芯线对外皮之间都存在较大的分布电容，因此测量电缆和电容器都有一定的要求。

1．测量前的放电

先断开与电容器或电缆相连的电源和负荷，然后进行放电。

2．兆欧表的检验

检查兆欧表的电压和测量范围是否符合电容器与电缆的要求，并对兆欧表进行检验。

3．测量电解电容器

测量电解电容器时，要注意兆欧表的正负极性，正极接正(L)端，负极接负(E)端，不可接反。否则，会将电容器击穿。

测量无极性电容器时，可以不考虑正负极性的对应连接。

4．测量电缆芯线

测量电缆芯线与外皮的绝缘，或测量电容器引线与其外壳间的绝缘时，兆欧表的“相线”应与电缆芯线，或电容器的引线脚相连，“地线”应与电缆外皮，或电容器的外壳相连。“屏蔽”接电缆的绝缘纸。

5．转动兆欧表

转动兆欧表时，不要忽快忽慢。由于容性元件有一定的充电时间，故在初摇兆欧表时，兆欧表表针指示的电阻值很小，甚至为零，此时不一定说明所测元件绝缘已经损坏。所以应至少摇1min以后，待表针稳定时，读得的数据才是正确值。

6．测量结束时应注意的问题

测量结束时，不要立即停止摇动，因为电容器会向摇表放电，由此而会导致指针反打。正确的方法是先断开摇表线以后，再停止摇动，然后再对被测的电容器和电缆进行放电，结束检测过程。
