电缆故障测试仪操作介绍
发布时间:2022-01-07 阅读次数:670
电缆故障测试仪操作介绍

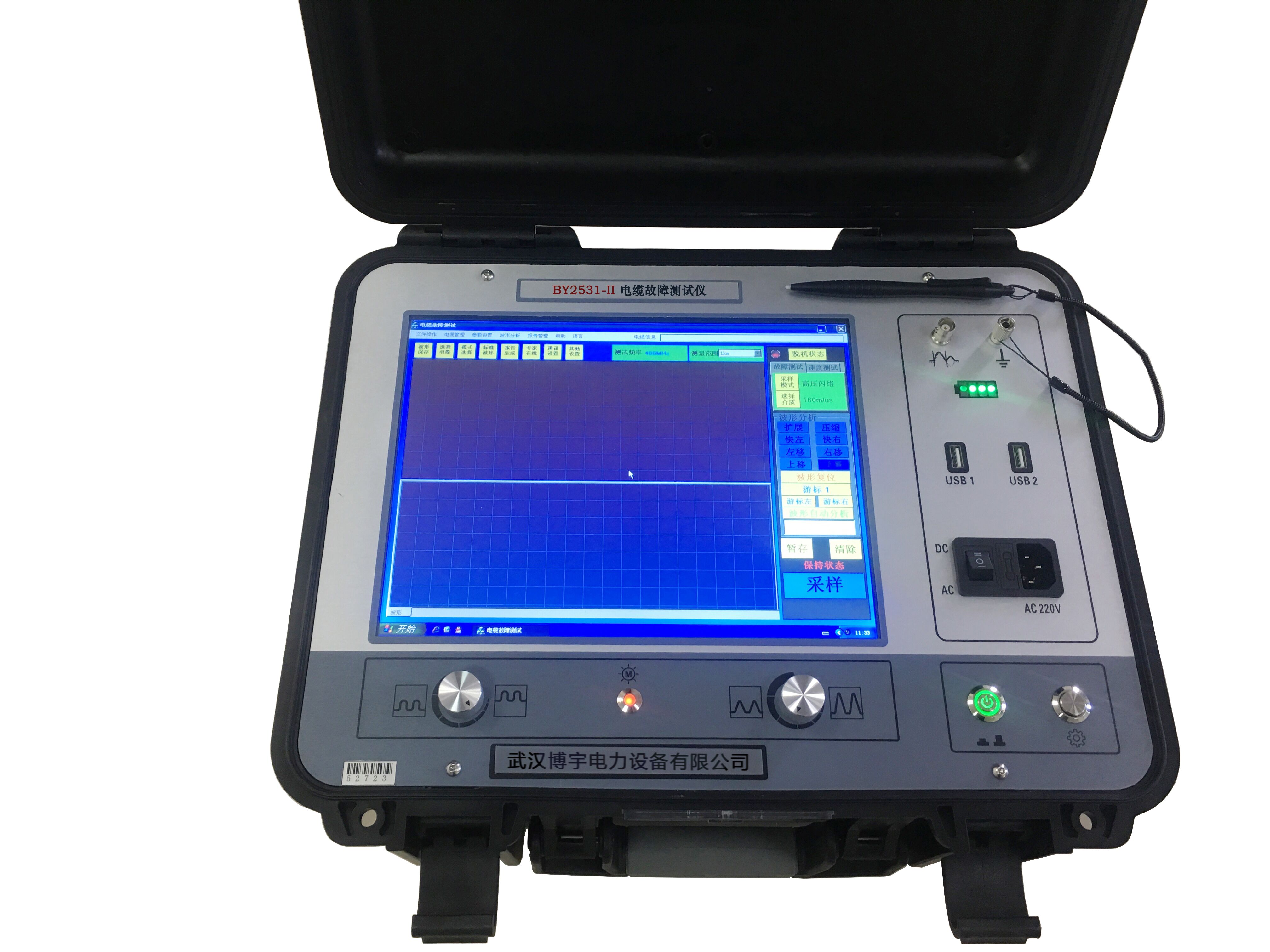

从现场使用考虑,BY2531-II电缆故障测试仪根据用户要求,精心设计和制造的全新一代便携式电缆故障测试仪系列。
整套电缆故障测试仪由闪测、寻迹、定点三大部分组成。
步骤一、电力工作者拿到电缆故障测试仪,准备开始对被试电缆进行测试前,先要检查仪器电量是否充足,如果电量不足,则需要外接电源充电。
       步骤二、做好接线,打开电源开关,仪器进入电缆故障测试系统界面。
 步骤三、根据被测试电缆的实际情况,如:电缆类型,测试电缆长度,电缆故障的性质等,在电缆故障测试系统里输入测试参数。
       步骤四、该仪器默认电缆测试方法为:低压脉冲法。将电缆故障参数设置好之后,需要将红黑两个测试线夹子,连接到被测电缆故障相和另外一端,或者是电缆地线上,此时可点击“采样”,仪器自动测试采集数据并显示波形数据,当再次点击“采样”时,仪器可连续采样。操作人员此时根据仪器显示的数据波形,调整“位置”和:振幅,直到采集的数据可以进行分析为止,就可以停止采样。
       步骤五、根据电缆故障测试的实际情况,选择符合测试要去的测试方法。如果是“高压闪络法”测试电缆故障,在点击“采样”后,仪器进入等待采样状态,直到仪器对故障电缆进行高压冲闪时,电缆故障测试系统自动显示采集的信号,并且再次进入等待采样状态,准备下一次的高压冲闪时的信号。操作人员在采样过程中调整“位移”和“振幅”,直到波形便于试验分析为止,就可以停止采样,然后进行游标操作,就能够知道故障点距离测试端的电缆长度,从而找到电缆故障点了。
       以上就是如何操作电缆故障测试仪的具体步骤,测试电缆故障的方法有很多,具体使用什么方法,还需要看实际电缆故障的情况是怎样的,才能进行合理的判断,需要使用什么方法又快又准的对其进行测试。
