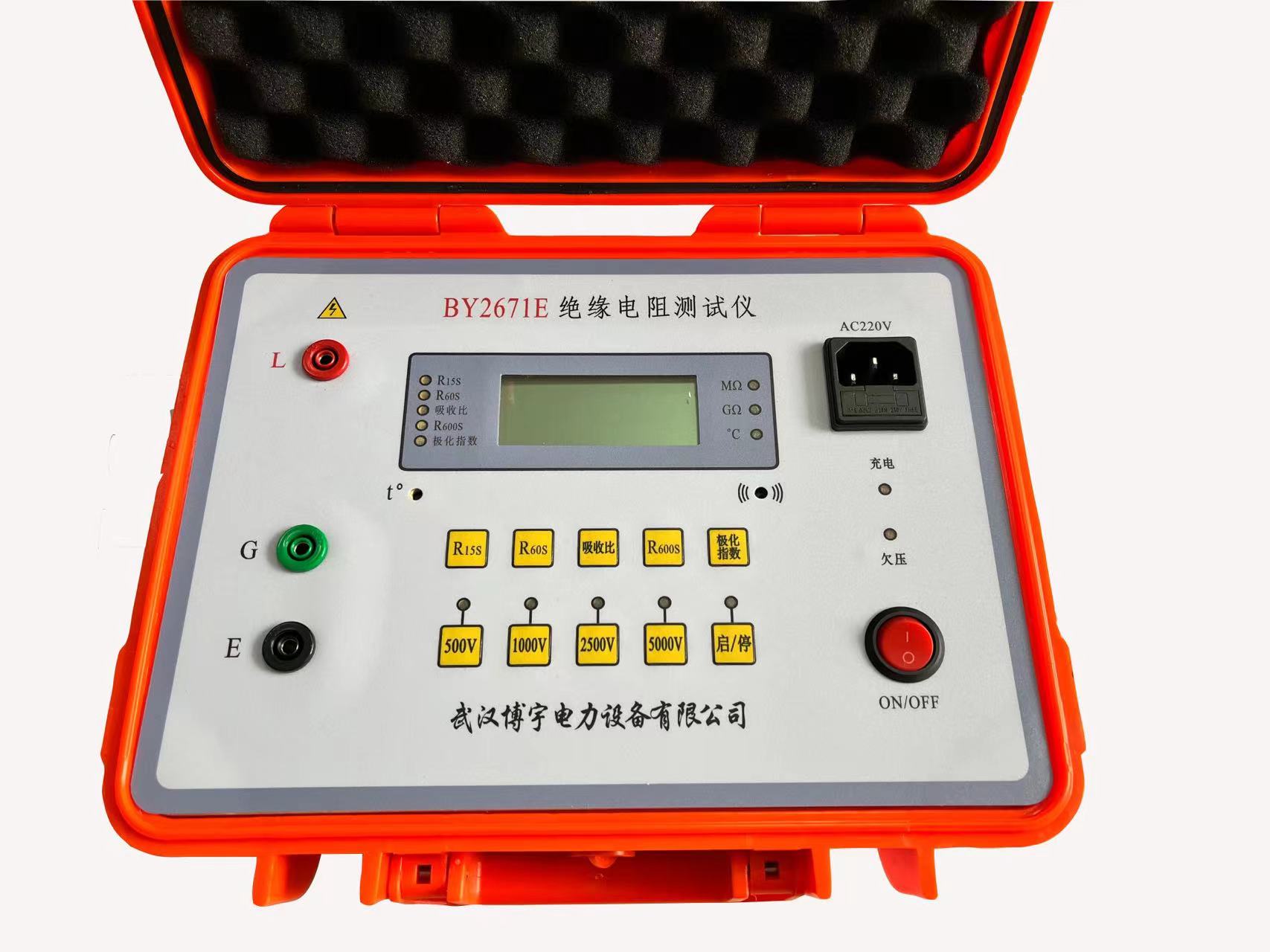

BY2671E绝缘电阻测试仪工作原理及性能特点
发布时间：2022-11-23 阅读次数：1346
一、本仪器是根据绝缘电阻测量的基本要求，采用最新电子电路设计而成的，其基本原理是采用电压、电流法测量被测物的电阻值：R=V/I。机内的存储、运算电路使本机可自动测量吸收比（R1min/R15s）和极化指数（R10min/R1min）。
本仪器采用高压逆变电路将DC供电逆变为额定高压输出500V、1000V、2500V、5000V施加到被测试品两端，采用了先进电压、电流采样电路，将采样被测试品两端的电压和流经被测试品体内的电流量实行除运算，得到数字量结果输出到高精度A/D器，将A/D转换结果输出MCU电路处理。并由LCD数显示屏直接读取电阻值，该A/D转换器在启动高压测试后的第15s、1min、10min时自动进行转换，并将数据存入数据存储器；存储器内的数据可自动或手动调出读取，也能进行R1min/R15s、R10min/R1min运算，并读出数值。
二、性能特点
● 多档测试电压：500V、1000V、2500V、5000V。
● 测量绝缘电阻高达1TΩ。
● 绝缘电阻值采用31/2LCD数字显示。
● 绝缘电阻测量自动转换量程，读数方便。
● 测量当前环境温度。
● 自动计时功能，仪器蜂鸣器每间隔15秒短鸣一次。
● 自动测量计算并存储R15S、R60S、R600S、吸收比、极化指数值。
● 输出短路电流大于5mA，满足对容性负载快速充电的要求。
● 抗干扰能力强，读数稳定、可靠。
● 完备的保护功能，保障操作安全。
● 可充电锂电池供电，当电池电量不足时自动关机。
