产品简介

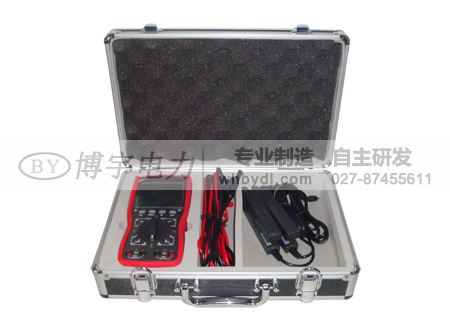

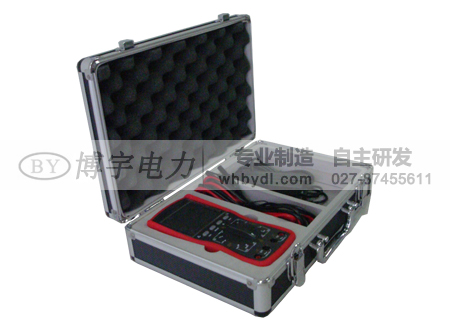

SMG2000B双钳数字相位伏安表是我公司精心研制的又一款专为现场测试的多功能仪表，具有高精度、高稳定、低功耗、使用方便等特点。可以在被测回路不开路的情况下直接测量交流电压和交流电流，测量两电压间、两电流间和电压电流间的相位，此外，还可间接测得电路的功率因数和功率，可以判别三相相序，变压器接线组别、感性、容性电路，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否，检修线路设备等。

SMG2000B双钳数字相位伏安表采用超大LCD显示屏，具有蓝屏背光，显示一目了然，尽显精美豪华外观。

SMG2000B双钳数字相位伏安表适用于电力、石油化工、冶金、铁路、气象、工矿企业、科研院校、计量部门等。

产品别称

相位表、双钳相位表、双钳相位伏安表、钳形相位表、钳形相位伏安表、数字双钳相位表、数字式双钳相位表、低压伏安相位检测表、手持式数字双钳相位伏安表、双钳式数字相位表、双钳数字式相位表、双钳式伏安相位表、双钳伏安相位表、数显双钳相位表

产品特征

1、电压输入端与表壳之间、钳形电流互感器(电流钳)铁芯与钳柄及副边绕组线圈之间能承受1000V/50Hz、两电压输入端之间能承受500V/50Hz的正弦波交流电压历时1min的耐压试验

2、数字双钳相位伏安表线路与外壳之间、两电压输入端之间≥10MΩ的绝缘电阻

产品参数

1．基准条件和工作条件

影响量	基准条件	工作条件	备注
环境温度	23℃±1℃	-10℃～40℃
环境湿渡	40%～60%	＜85%
信号波形	正弦波	正弦波	β=0.05
信号频率	50HZ±1Hz	45HZ～65Hz
仪表工作电压	9V±0.1V	9V±1V
外电场、磁场	应避免
被测导线位置	被测导线处于钳口的近似几何中心位置

2．基准条件下基本误差及性能指标

类别	量程	分辨率	基本误差
电压	20V	0.01V	±(0.5%量程)
	200V	0.1V
	500V	1V
电流	200mA	0.1mA	±(0.5%量程)
	2A	1mA
	10A	10mA
相位	0～360°	1°	±1°

工作条件下的相位误差：10mA～20A为±3°；10mA以下±6°

3．一般规格

功能	相位、交流电流、交流电压、交流漏电流、相序直接测试；变压器组别、感性、容性电路判别；功率因数、功率间接测试
电源	DC9V 碱性干电池（1.5V AA×6）
功耗	开启背光灯最大约35mA,电池连续工作约40小时
功耗	关闭背光灯,仪表耗电约5mA,电池连续工作约300小时
显示模式	LCD显示，蓝屏背光功能，适合昏暗场所
LCD尺寸	70mm×62mm
LCD显示域	64mm×54mm
仪表尺寸	长宽厚：196mm×92mm×54mm
钳口尺寸	φ7.5mm×13mm
采样速率	约3次/秒
量程	交流电压：0～20V/200V/500V
	交流电流：0～200mA/2A/10A
	相位：0～360°
测量相位时被测信号的幅值范围	测U1-U2相位时：30V～500V
	测I1-I2相位时：10mA～10.00A
	测U1-I2或I1-U2相位时：10V～500V、10mA～10.00A
数据保持	测试中按HOLD键保持数据，"DH"符号显示
自动关机	开机约15分钟后，仪表自动关机，以降低电池消耗
电压检测	当电池电压低于7.8V～8V时，电池电压低符号显示，提醒更换电池
仪表质量	1140g（带电池）

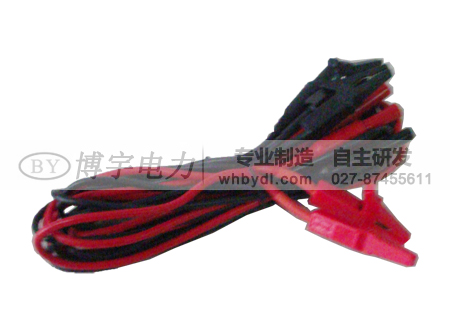

测试线长度	1.5m

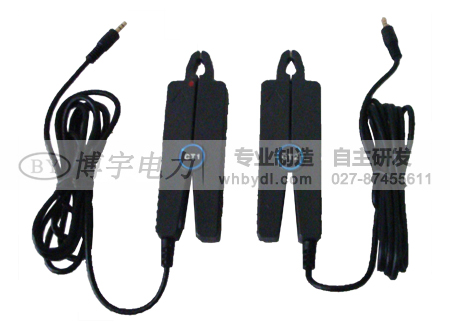

电流钳线长	2m
工作温湿度	-10℃～40℃；80%Rh以下
存放温湿度	-10℃～60℃；70%Rh以下
输入阻抗	测试电压各档输入阻抗为：2MΩ
输入阻抗	测U1U2相位时电压输入阻抗为：40KΩ
耐压	仪表线路与外壳间耐受1000V/50Hz的正弦波交流电压历时1分钟；两电压输入端之间能承受500V/50Hz的正弦波交流电压历时 1分钟的试验
绝缘	仪表线路与外壳之间、两电压输入端之间≥10MΩ
结构	双重绝缘
