YD(JZ)油浸式高压试验变压器(系列)
您当前位置:主页>产品中心>YD(JZ)油浸式高压试验变压器(系列)
  • YD(JZ)油浸式高压试验变压器(系列)
  • 试验变压器又称升压器,它是发电站、供配电系统及科研单位等广大用户的基本试验设备
  • 参考标准:DL/T 848.2-2004,JB/T 9641-1999
  • 1. 选材优良,质量可靠,稳定性好
  • 2. 该油变采用新式绝缘材料,体积小,重量轻
  • 3. 电压裕度大,电量声小,局放小
  • 在线联系: 客服一 客服二
  • 销售热线:027-87426055/87455611
  • 技术支持:13339980683
  • 【产品说明书】 【产品证书】 【检定规程】
产品简介

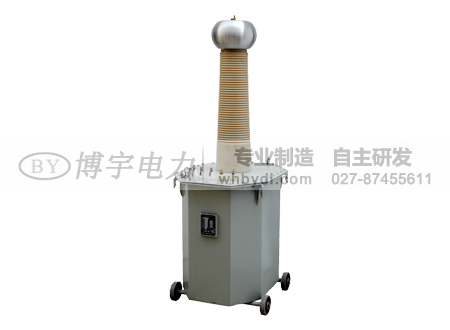

YD(JZ)系列油浸式试验变压器是根据机电部《试验变压器》标准在原同类产品基础上经过大量改进后而生产的轻型交直流高压试验变压器是在YD(JZ)系列试验变压器的基础上按照国家标准《JB/T 9641-1999》经过改进后而生产的一种新型产品。本系列产品具有体积小、重量轻、结构紧凑、功能齐全、通用性强和使用方便等特点。特别适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。是高压试验中必不可少的重要设备。

YD(JZ)系列油浸式试验变压器用于提供高压交直流电源。本系列产品是供输配电设备、绝缘工具、绝缘材料及各种产品检测绝缘强度试验的主要设备。

产品别称

高压试验变压器、电力高压试验变压器、超轻型高压试验变压器、串级式高压试验变压器、交直流高压发生器、高压升压器、高压耐压机、高压耐压仪

产品特征

1、选材优良,质量可靠,稳定性好;

2、该油变采用新式绝缘材料,体积小,重量轻;

3、电压裕度大,电量声小,局放小。

产品参数
规格型号 容量
(kVA)
高压电压
(kV)
高压电流
(mA)
低压输入 变比
(高/仪)
温升℃
(30分钟)
电压(V) 电流(A)
YD(JZ)1.5/50 1.5 50 30 200 7.5 500 10
YD(JZ)3/50 3 50 60 200 15 500 10
YD(JZ)5/50 5 50 100 200 25 500 10
YD(JZ)10/50 10 50 200 200 50 500 10
YD(JZ)20/50 20 50 400 380 53 500 10
YD(JZ)30/50 30 50 600 380 79 500 10
YD(JZ)50/50 50 50 1000 380 12 500 10
YD(JZ)5/100 5 100 50 200 25 1000 10
YD(JZ)10/100 10 100 100 200 50 1000 10
YD(JZ)20/100 20 100 200 380 53 1000 10
YD(JZ)30/100 30 100 300 380 79 1000 10
YD(JZ)50/100 50 100 500 380 132 1000 10
YD(JZ)20/150 20 150 133 380 53 1000 10
YD(JZ)30/150 30 150 200 380 80 1000 10
YD(JZ)50/150 50 150 333 380 132 1000 10
YD(JZ)100/150 100 150 667 380 263 1000 10
YD(JZ)50/200 50 200 250 380 132 1000 10
YD(JZ)100/200 100 200 500 380 263 1000 10
YD(JZ)150/200 150 200 750 380 395 1000 10
YD(JZ)200/200 200 200 1000 380 526 1000 10
YD(JZ)300/200 300 200 1500 380 790 1000 10
YD(JZ)50/300 50 300 170 380 132 1000 10
YD(JZ)100/300 100 300 333 380 263 1000 10
YD(JZ)150/300 150 300 500 380 395 1000 10
YD(JZ)200/300 200 300 667 380 526 1000 10
YD(JZ)300/300 300 300 3000 380 790 1000 10

注:该系列产品中有200V抽头,可二台或三台串级成100kV、150kV、200kV、300kV及更高的高电压。根据用户需要,在高压绕组中可抽出5-15kV的中压抽头,供高压电机作交流耐压试验。

单台输出电压:0~300KV

单台输出容量:1~600KVA

电源:AC 220V或380V

注:本公司可以按用户要求生产各种规格的试验变压器,且保正质量。

产品附件
序号 名称 数量 单位
1 试验变压器 1
2 合格证 1
3 出厂检测报告 1
4 产品说明书 1
