浪涌保护器(SPD)判定方法
发布日期:2018-05-17 来源:博宇电力 阅读:346

浪涌保护器测试仪

前言

浪涌保护器,也称为SPD,是一种为各种电子设备、仪器仪表、通讯线路提供安全防护的电子装置。当电气回路或者通信线路中因为外界的干扰突然产生尖峰电流或者电压时,浪涌保护器能在极短的时间内导通分流,从而避免浪涌对回路中其他设备的损害。

产品简介

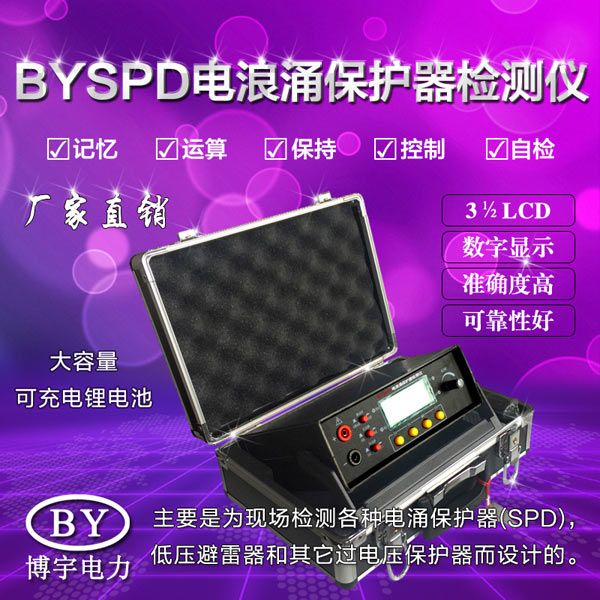

BYSPD系列电浪涌保护器测试仪又称电涌保护器安全巡检仪,主要是为现场检测各种电涌保护器(SPD),也是为了满足对在线运行电源避雷器(SPD)进行运行安全状态的全面的快速检测而研发的专用仪器。主要功能:压敏电阻的压敏电压和泄漏电流测试;绝缘电阻测试(兆欧表);放电管点火电压(直流火花放电电压)测试和放电管的快速筛选、导通测试功能。

BYSPD系列电浪涌保护器测试仪是一款多功能检测设备,也是对低压避雷器和其它过电压保护器而设计的。可用于检测这些器件中核心器件的电压限制器件或电压开关器件的参数;同样适用于氧化锌避雷器(压敏电阻),固体放电管、金属陶瓷二、三电极放电管、真空避雷管等过压防护元件直流参数的测试。同时也是为了避免和减少由于避雷器(SPD)自身劣化而引起的供电事故和故障,对避雷器(SPD)的在线安全状态进行有效的常规巡检。

产品特征

1、具有记忆、运算、保持、控制、自检功能。

2、具有高压短路保护、过流保护、高压预置、量程调节等功能,高压自泄放时间小于1秒。

3、测量数据由3½LCD数字显示,准确度高、可靠性好。

4、专用便携套装设计,配备了仪表和所有附件,使仪表的使用和携带更为方便。

5、直流供电:内置大容量充电电池,确保长时间稳定测试,不需外接电源。

6、连续测量,可以对批量试品进行不间断测试。

7、面板功能简单,易于操作。

8、液晶显示界面,示值清晰,测量数据直观易读。

9、体积小、重量轻,便于携带。

判定方法

1、电源避雷器 (SPD) 直流参考电压 (U1mA) 的测试:用仪器测出的SPD实测压敏电压与生产厂标称值比较,当误差大于±20%时,可判定SPD失效。也可与产品生产厂家提供的允许公差范围表对比判定。

2、漏电流(I1e)的测试:检测SPD的劣化程度,规定在0.75U1mA下测试。实测I1e不应大于产品标称的最大值;如产品未标定出I1e值时,一般不应大于20μA。
