BYNJ全自动绝缘油介电度强度测试仪的操作方法及注意事项
发布日期:2018-07-19 来源:博宇电力 阅读:310

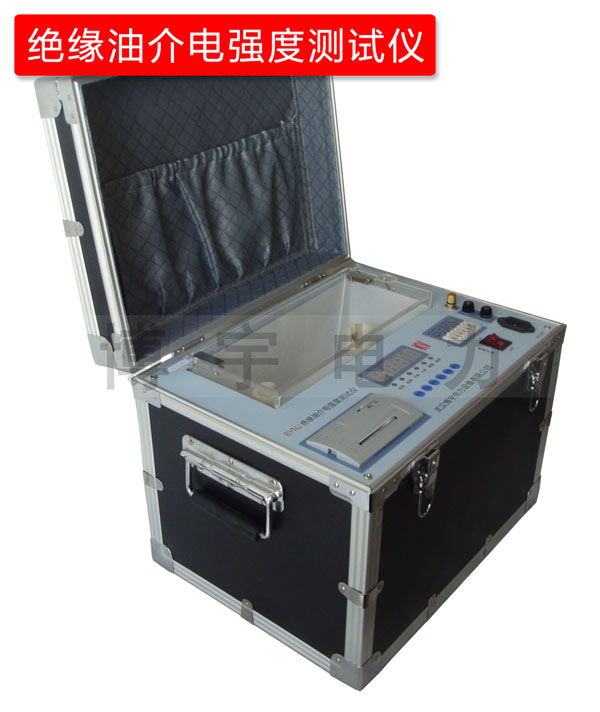

绝缘油介电强度测试仪

一、产品简介

BYNJ全自动绝缘油介电度强度测试仪是依据国际IEC-156和国标GB507-86《绝缘油介电强度测定法》的要求,同广大使用者的反馈意见,开发的全自动化仪器。

本仪器选用单片机为主导,先设定后开机测试的方法,全部过程由微机自动运行控制,操作简单,方便适用。

二、用途与特点

本仪器适合测试各种绝缘油介电强度。其主要性能特点

1.本仪器设有自动检测功能,如开机自动进入复位状态执行调压器回零。

2.采用了微型面板式打印机,自动打印输出。

3.根据用户需求可改变测试次数、搅拌静置时间、声控光控提醒连续打印与非打印。

4.本仪器采用全自动磁振子搅拌,消除油样的不均匀和气泡。

三、技术规格

工作电源:AC220V ±10%、50HZ ±5%

测量范围:AC 0-80KV

限定电流:5mA

测量精度:3%

调压速度:2KV/S±10%

预定设置:次数1-9

搅拌时间 0-1分39秒

静置时间 0-10分39秒

使用条件:环境温度0℃-35℃

相对湿度≤75%

油杯间隙:2.5mm(油杯塞尺直径)

体  积:415×315×315mm3

重   量:28kg

四、面板说明

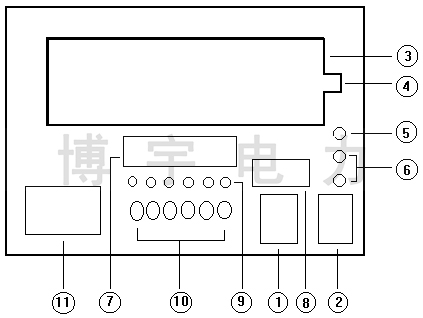

面板示意图
图一  面板示意图

①电源开关 ②电源插座 ③高压舱 ④安全开关
⑤安全接地 ⑥3A保险 ⑦显示屏 ⑧设置盘
⑨指示灯 ⑩键盘 ⑪打印机

五、操作步骤

1.输入电源

连接安全接地,插入220V交流电源,检测电源正确无误。

2.取油样

2.1将油杯两电极间距调整在2.5mm ;逆时针旋下油杯轴杆一端的塞尺棒,将另一端电极调整在偏中位置,将锁住此轴杆螺钉旋紧,取塞尺棒于两电极间靠紧两电极,锁住螺钉取出塞尺,顺时针旋于原轴杆内,如图二。

2.2将油杯处理干净,置干净的磁振子于油杯内,注满准备好的油样,取下高压罩置油杯于高压舱两高压柱间,平稳放置盖上高压罩压好安全开关。

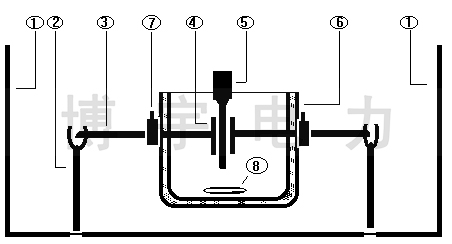

高压舱内布置图
图二  高压舱内布置图

①高压舱 ②高压柱 ③轴杆 ④电极
⑤塞尺 ⑥油杯 ⑦轴杆固定螺丝 ⑧磁振子

3.预定设置

3.1设定值共有6位预选盘如图三:

设置盘
图三  设置盘

①表示次数设定,按“+”“-”号可从1-9 位数选取您所需测试的次数。

②③表示搅拌时间设定,②表示十位③表示个位,1分39秒表示数为99即60秒+39秒。

④⑤⑥表示静置时间设定,④表示“分”个位 ⑤表示“秒”十位⑥表示“秒”的个位,10分39秒表示数为999 即9分+60秒+39秒。

4.功能键操作

功能键共有6个,属点动键,按一下便可回应工作。如图四。

功能键
图四 功能键

4.1待测试时按“测值”键,搅拌、静置、升压、打印各功能会按定的数值顺序而行。

4.2在升压过程中按“停止”键,就会停止升压,数码显示上的数值就是此时高压端的输出的高压值。

4.3第一次升压油样击穿后,声控提醒连续“嘀”一短声20秒,第二次后“嘀”二短声,第六次“嘀”,一长声一短声,第七次“嘀”一长声二短声,待平均值显示完后“嘀”不间断响20秒,如果不用声控提醒,按一下声控键就进入光控提醒,光控指示灯亮,闪亮次数同“嘀”响声次数一样,再按声控键无效,保持光控不变,需再次打开电源时声控有效。

4.4测试完后,如想再查看数据时,按“显示”“打印”键,此两键属重复使用键,按“显示”键一次显示一次测试值,直到显示平均值,重复显示完毕。按“打印”键时,重复打印电压值时间不在打印。

4.5当按动“复位”键时,显示为 OCPU 英文字样表示为复位到位后初始等待状态,简称初态或OCPU状态,与在测试升压过程中按“复位”键,将不进入初态,同油样击穿时的情况一样,继续运行不改变原运行状态,如连续再按“复位”键此时确认为“复位”转而进入初态。

5.开机等待

置电源开关于“ON”,本机进入自检状态,打印机回应指示灯亮,显示屏显示OCPU字样,如调压器不在零位,显示DIJJ字样此表示复位过程,下降指示灯亮,下降到零位后显示为OCPU初始等待态。

6.测值

点动“测值”键,开始按照预先设定的数值运行;搅拌指示灯亮磁振子快速旋转,显示屏第一位数码显示第一次次数,后三位显示搅拌时间;搅拌完毕,振子停止搅拌指示灯灭,静置指示灯亮开始静置,指示灯灭后,合闸、升压指示灯亮,进入显示同步升压,此时显示屏后三位数码显示为电压(00.0KV)待油样击穿后,升压电源自动分闸,显示屏停止显示5秒,打印机打印时间、电压值;调压器下,降下降指示灯亮,搅拌指示灯亮第二次测试开始,同时打印、显示屏显示击穿电压,显示次数值闪烁,声控提醒;调压器回零后,下降指示灯灭、显示停止闪烁、声控消失,接着第二次测试;所有测试次数运行完毕后,显示屏显示总次数的平均值,用英文字母表示(A、B、C、D、E、F、G、H、y)如仅测试一次显示为A24.3KV,如测试六次显示为F24.3KV;然后打印电压平均值,油样测试完毕,此时可重复显示、打印,按复位键后,所有数据消失。

在OPCU状态下取出油样,便可更换新油样再次试验,测试完毕在复位状态下OFF位置关上电源。

测试时指示灯运行过程如图五:


搅拌时间内,搅拌指示灯亮


静置时间内,静置指示灯


升压过程中,上升、合闸指示灯亮


油样激穿后,调压器回零,下降指示灯亮
同时下一次搅拌时间开始,搅拌指示灯亮


油样激穿后,可以选择光控,光控指示灯亮

六、安全注意事项

1.因本仪器是绝缘油介电强度专用测试设备,不可另作它用,非专业维修人员使用者不得随意开箱。

2.使用时安全接地与机箱外壳,应良好接地。

3.在升压过程中,不得随便接触本仪器,以免发生高压危险。

4.本仪器的专用油杯,不得随意作高温烘干处理。

七、维护与保养

1.测试完后用油清洗油杯,用柔软的麂皮或绸布擦净电极表面保持光洁,注满清洁干燥的油保护油杯。

2.使用或存放本仪器应在干燥、通风安全的地方。
